什么是压力继电器

　　压力继电器是一种将油液的压力信号转换成电信号的电液控制元件，当油液压力达到压力继电器的调定压力时，即发出电信号，以控制电磁铁、电磁离合器、继电器等元件动作，使油路卸压、换向、执行元件实现顺序动作，或关闭电动机，使系统停止工作，起安全保护作用等。

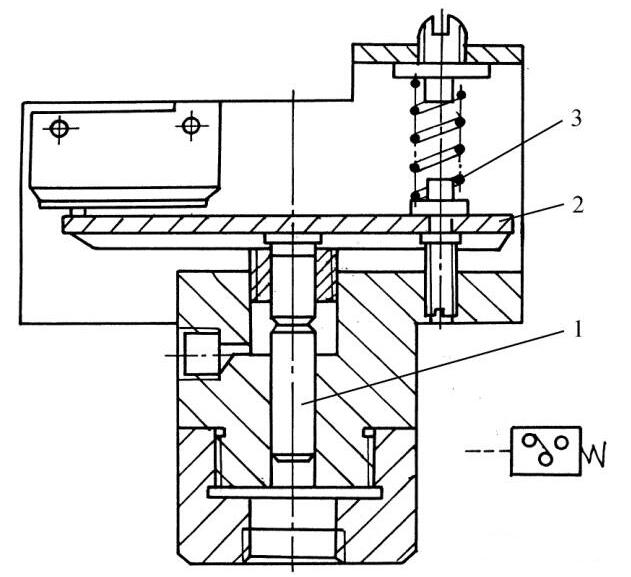

图1    压力继电器

1—柱塞，2—杠杆，3—弹簧，4—开关

　　图1所示为常用柱塞式压力继电器的结构示意图和职能符号。当从压力继电器下端进油口通入的油液压力达到调定压力值时，推动柱塞1上移，此位移通过杠杆2放大后推动开关4动作。改变弹簧3的压缩量即可以调节压力继电器的动作压力。
